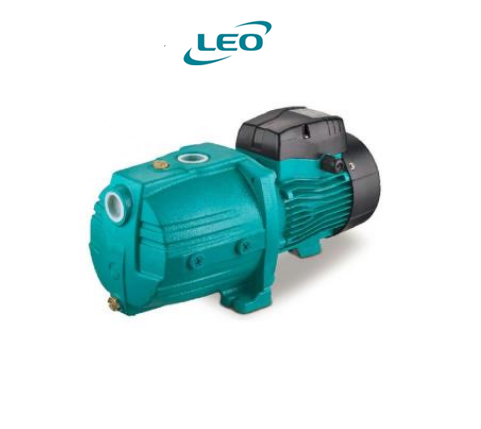

LEO 4ACM75 1 HP 220V DÖKÜM GÖVDELİ ÇOK KADEMELİ SANTRİFÜJ POMPA
3(4)ACm Çok Kademeli Santrifüj Pompası
3(4)ACm Çok Kademeli Santrifüj Pompası
%20acm.jpg)
Uygulama
- Fiziksel ve kimyasal özelliklerinde suya benzer, temiz su veya başka sıvılar aktarmak için kullanılabilir.
- Sanayi kullanımı ve kentsel su temini, evsel su temini,yüksek binalar, uzun mesafeli su transferi ve ilgili yardımcı ekipmanlar için uygun bulunmaktadır.
Pumpa
- Dökme demir pompa gövdesi ve destek için özel bir anti-pas işlemi
- AISI 304 mil
- Maks. sıvı sıcaklığı: +40℃.
- Maks. Emme: +8m.
Motor
- C & U rulman.
- Bakır sargı.
- Dahili tek fazlı motor için termik koruyucu.
- Yalıtım sınıfı: F.
- Koruma sınıfı: IPX4.
- Maks. ortam sıcaklığı: +40℃.
%20acm.jpg)
GİRİŞ : 1"
ÇIKIŞ : 1"
Teknik verileri
| MODEL | GÜÇ | Q(m³/h) | 0 | 0.3 | 0.6 | 0.9 | 1.2 | 1.5 | 1.8 | 2.4 | 3 | 3.6 | 4.2 | 4.8 | 5.4 | ||
| Tek Aşama | Üç Faz | KW | HP | Q(l/dk) | 0 | 5 | 10 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | 70 | 80 | 90 |
|
|
˗ | 0.45 | 0.6 | H(m) | 35 | 33.5 | 32.5 | 31.5 | 30 | 28.5 | 26.5 | 23 | 18.5 | 14 | 9 | ˗ | ˗ |
|
|
˗ | 0.6 | 0.85 | 46.5 | 45 | 44 | 42.5 | 40.5 | 38.5 | 36 | 30 | 24 | 17 | 10 | ˗ | ˗ | |
|
|
˗ | 0.6 | 0.85 | 36 | 35.5 | 35 | 34.5 | 34 | 33.5 | 32.5 | 30.5 | 28.5 | 26 | 23 | 19 | 13.5 | |
|
|
|
0.75 | 1 | 46.5 | 45 | 44 | 43 | 42 | 41 | 40 | 38 | 35.5 | 32.5 | 28 | 23 | 17 | |
%20acm.jpg)
Malzeme Tablosu
%20acm.jpg)
No.
Bölüm
Malzeme
1
Pompa Gövde
HT 200
2
Pompa Kapağı
PPO
3
Dönüş Vanası
PPO
4
Difüzör 1
PPO
5
Çark
PPO
6
Difüzör 2
PPO
7
Difüzör Tutucu
PPO
8
Destek çerçevesi
PPO
9
Mekanik mühür
Karbon / Seramik
10
Braketi Kapağı
HT 200
11
Yağ keçesi
12
Destek
ZL 102
13
Rulman
14
Çark
15
Stator
16
Terminal kutusu
ABS
17
Kondansatör
18
Arka kapak
ZL 102
19
Fan
PP
20
Fan kapağı
PP
Fiziksel ve kimyasal özelliklerinde suya benzer, temiz su veya başka sıvılar aktarmak için kullanılabilir.
Kuyudan su kaldırma,bahçeyi yağmurlama sulama,akan suyun basıncı artırıma ve destekleyici ekipmanları için uygun bulunmaktadır.
| No. | Bölüm | Malzeme |
| 1 | Pompa Gövde | HT 200 |
| 2 | Pompa Kapağı | PPO |
| 3 | Dönüş Vanası | PPO |
| 4 | Difüzör 1 | PPO |
| 5 | Çark | PPO |
| 6 | Difüzör 2 | PPO |
| 7 | Difüzör Tutucu | PPO |
| 8 | Destek çerçevesi | PPO |
| 9 | Mekanik mühür | Karbon / Seramik |
| 10 | Braketi Kapağı | HT 200 |
| 11 | Yağ keçesi | |
| 12 | Destek | ZL 102 |
| 13 | Rulman | |
| 14 | Çark | |
| 15 | Stator | |
| 16 | Terminal kutusu | ABS |
| 17 | Kondansatör | |
| 18 | Arka kapak | ZL 102 |
| 19 | Fan | PP |
| 20 | Fan kapağı | PP |
Fiziksel ve kimyasal özelliklerinde suya benzer, temiz su veya başka sıvılar aktarmak için kullanılabilir.
Kuyudan su kaldırma,bahçeyi yağmurlama sulama,akan suyun basıncı artırıma ve destekleyici ekipmanları için uygun bulunmaktadır.
