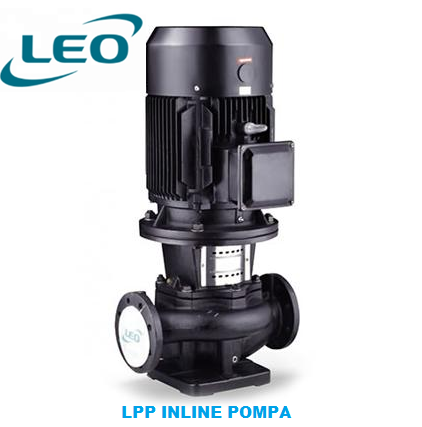

Pompa LPP- Dikey Sıralı Pompanın Uygulanması
HVAC(Isıtma, Soğutma ve Havalandırma): Sıcak su sirkülasyonu, kazan karışım akışı, sıcaklık karışım akışı, oiler ve aralıklı ısı kaynağı
Havalandırma sistemi: Soğutma Suyu Dolaşımı
Su rezervi sistemi: Su depolarında filtreleme ve taşınma
Ana boruda basınç takviyesi
Endüstriyel uygulamalar: Yıkama & temizleme sistemleri, kazan besleme, soğutma suyu sirkülasyonu, su arıtma sistemi, ve yardımcı sistemler
Yangın söndürme sistemi
Akış: up to 760 m3/h
Düşü: 85 m’ye kadar
Güç aralığı: 0.37 – 132 kW
Sıvı sıcaklığı: 0°C – +90°C
Maksimum ortam sıcaklığı: + 40°C
Maksimum işletim basıncı: 16 bar
Rakım: 1000m’ye kadar
Motor
Kapalı yapı
Yalıtım sınıfı: F
Koruma sınıfı: IP 55
Standart IE 2 motor. İsteğe göre IE 3 motor da mevcut.
Ortam sıcaklığı
Maksimum Ortam sıcaklığı: +40°C.
Maksimum ortam sıcaklığı +40°C’nin üzerinde veya kurulum rakım deniz seviyesinden 1000m yüksekte olursa büyük boy motor kullanılmalıdır. Düşük hava yoğunluğu ve zayıf soğutma etkileri sebebiyle, motorun çıkış gücü P2 azalacaktır. Aşağıdaki resimde göreceğiniz gibi, örneğin pompa, rakımın deniz seviyesinden 3500m yüksekte olduğu bir yerde kurulursa, P2 %88 oranına düşecektir. Ortam sıcaklığı 70°C olduğunda ise, P2 %78 oranına düşecektir.
Malzeme Tablosu
Teknik verileri
MODEL
|
GÜÇ
P2(kW ) |
Puan Hız (rpm) |
Puan (m3/h) |
Puan Kafa (m) |
Maks. akış (m3/h) |
Max.Head (m) |
NPSHc (m) |
|
LPP80-28-11/4 |
11 |
1480 |
90 |
28 |
120 |
31 |
2 |
|
LPP80-22-7.5/4 |
7.5 |
1480 |
80 |
22 |
100 |
24 |
2 |
|
LPP80-19-5.5/4 |
5.5 |
1480 |
68 |
19 |
80 |
21.5 |
2 |
|
LPP100-32-22/4 |
22 |
1480 |
170 |
32 |
213 |
36 |
2 |
|
LPP100-30-18.5/4 |
18.5 |
1480 |
160 |
30 |
208 |
33 |
2 |
|
LPP100-25-15/4 |
15 |
1480 |
155 |
25 |
186 |
28 |
2 |
|
LPP100-21-11/4 |
11 |
1480 |
130 |
21 |
170 |
23 |
2 |
|
LPP100-16-7.5/4 |
7.5 |
1480 |
115 |
16 |
150 |
19 |
2 |
|
LPP125-35-30/4 |
30 |
1480 |
200 |
35 |
279 |
40 |
2.5 |
|
LPP125-31-22/4 |
22 |
1480 |
170 |
31 |
260 |
34 |
2 |
|
LPP125-28-18.5/4 |
18.5 |
1480 |
155 |
28 |
249 |
30 |
2 |
|
LPP125-24-15/4 |
15 |
1480 |
140 |
24 |
230 |
27 |
2 |
|
LPP125-19-11/4 |
11 |
1480 |
125 |
19 |
209 |
22 |
2 |
|
LPP150-33-37/4 |
37 |
1480 |
300 |
33 |
390 |
37 |
3.5 |
|
LPP150-29-30/4 |
30 |
1480 |
280 |
29 |
360 |
32 |
3.5 |
|
LPP150-24.5-22/4 |
22 |
1480 |
250 |
24.5 |
324 |
28 |
3 |
|
LPP150-21.5-18.5/4 |
18.5 |
1480 |
230 |
21.5 |
290 |
23 |
3 |
|
LPP150-50-45/4 |
45 |
1480 |
200 |
50 |
260 |
52 |
2 |
|
LPP150-40-37/4 |
37 |
1480 |
200 |
40 |
260 |
44 |
2 |
|
LPP150-33-30/4 |
30 |
1480 |
200 |
33 |
300 |
36 |
3.5 |
|
LPP150-25-22/4 |
22 |
1480 |
200 |
25 |
260 |
28 |
3.5 |
|
LPP150-25-30/4 |
30 |
1480 |
300 |
25 |
360 |
31 |
4.1 |
|
LPP150-21-18.5/4 |
18.5 |
1480 |
200 |
21 |
260 |
24 |
3 |
|
LPP150-17-15/4 |
15 |
1480 |
200 |
17 |
260 |
20 |
3 |
|
LPP150-12.5-11/4 |
11 |
1480 |
200 |
12.5 |
260 |
16 |
3 |
|
LPP200-34-75/4 |
75 |
1480 |
600 |
34 |
659 |
41 |
5.5 |
|
LPP200-28-55/4 |
55 |
1480 |
560 |
28 |
656 |
32 |
5.5 |
|
LPP200-22.5-45/4 |
45 |
1480 |
521 |
22.5 |
662 |
27 |
5.25 |
|
LPP200-55-75/4 |
75 |
1480 |
300 |
55 |
420 |
61 |
5.5 |
|
LPP200-44-55/4 |
55 |
1480 |
280 |
44 |
360 |
50 |
5.5 |
|
LPP200-38-45/4 |
45 |
1480 |
262 |
38 |
340 |
45 |
5.5 |
|
LPP200-32-37/4 |
37 |
1480 |
245 |
32 |
320 |
38 |
5.5 |
|
LPP250-50-110/4 |
110 |
1480 |
550 |
50 |
715 |
58 |
4.7 |
|
LPP250-44-90/4 |
90 |
1480 |
500 |
44 |
650 |
50 |
4.7 |
|
LPP250-37-75/4 |
75 |
1480 |
460 |
37 |
645 |
44 |
4.7 |
|
LPP200-36-75/4 |
75 |
1480 |
500 |
36 |
650 |
40 |
4.8 |
|
LPP200-18-37/4 |
37 |
1480 |
500 |
18 |
600 |
23 |
5.4 |
|
LPP200-15-30/4 |
30 |
1480 |
500 |
15 |
600 |
20 |
5.4 |
|
LPP200-18-18.5/4 |
18.5 |
1480 |
300 |
18 |
390 |
20 |
3.5 |
|
LPP200-15-15/4 |
15 |
1480 |
300 |
15 |
390 |
18 |
3.5 |
|
LPP250-50-132/4 |
132 |
1480 |
630 |
50 |
760 |
60 |
5.8 |
|
LPP250-40-110/4 |
110 |
1480 |
630 |
40 |
730 |
53 |
5.8 |
|
LPP Dikey Sıralı Pompanın Hidrolik Performans Eğrileri
