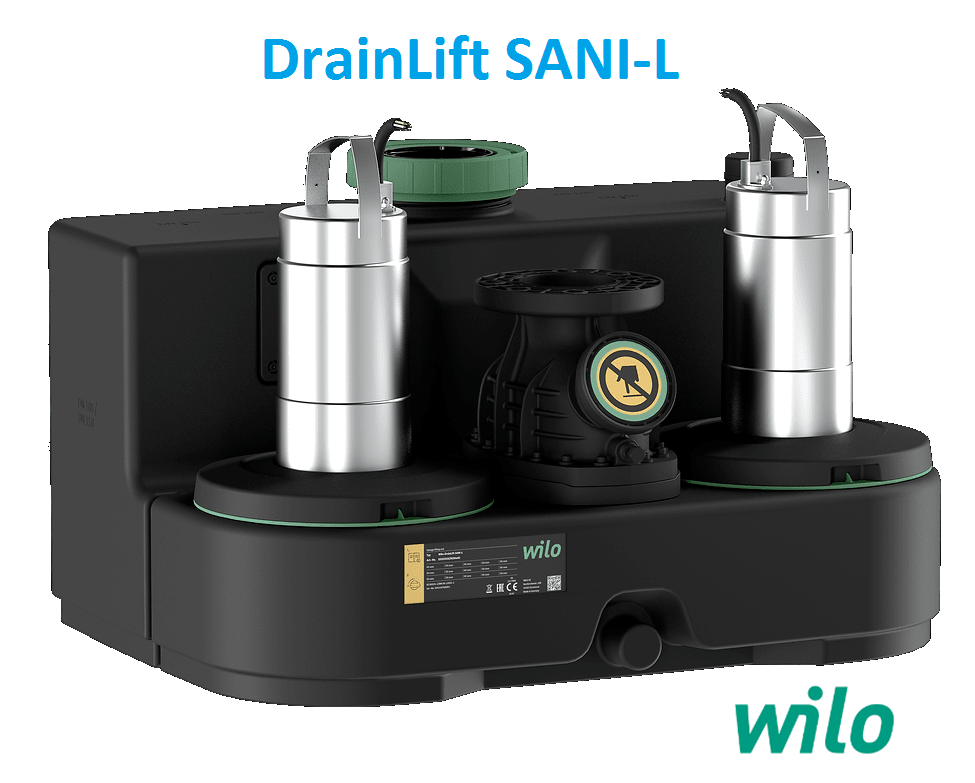

Wilo DrainLift SANI-L.11M/4 2x1.5kW 220V Çift Pompalı Foseptik Tahliye Cihazı (Atıksu Terfi İstasyonu)
Yapı
• 2 pompalı atık
su terfi
istasyonu.
Uygulama
• Konutlarda ve
ticari
binalarda ana
drenaj borusu
seviyesinden daha
aşağıda
kalan kullanım
alanlarında
ortaya çıkan
foseptik ve atık
suyun tahliyesi.
Özellikler ve Ürün Avantajları
Tek basma hattı
boru çıkışı
• Entegre çekvalf
• Vorteks çark
ile yüksek
işletim
güvenililirliği
• Yüksek su
seviyesine karşı
• sesli ve ışıklı
alarm
• Serbest
seçilebilen girişler
ve geniş
performans aralığı
sebebiyle esnek
kurulum
• Geniş tank
hacmi
• Kontrol panosu:
/1 modeller
MS-L, /4 modeller
EC-L
• Termik motor
denetimi
• Giriş
bağlantısının yerden min.
yüksekliği 18
cm’dir.
• Flatör ile
seviye kontrolü
• Sökülebilir
pompa kablosu
• Giriş deliği
için dairesel delik
açma testeresi
• Giriş
sızdırmazlığı
• Diyaframlı el
pompası için
hortum bağlantısı
DN50
• Ses yalıtım
malzemesi
• Esnek Giriş
Bağlantısı: DN100/
DN150
• Havalandırma
bağlantısı:
DN 70
• Basınç
bağlantısı: DN 80
• Genel arıza
bildirimi için
gerilimsiz
kontak, /4 lü
modeller için
ilave bireysel
arıza bildirimi
• Şebekeden
bağımsız entegre
alarm işlevi
• Şeffaf kapaklı
muayene ağzı
• DN80 toplu tip
çekvalf ve
gözlem deliği
• Manuel tahliye
bağlantısı DN50
• /4 lü modeller
için EC-L
kontrol panosu
ile birlikte LCD
ekran ve Modbus
arayüzü
Malzeme
Motor Gövdesi Paslanmaz çelik (AISI 316L)
Pompa Gövdesi PP-GF30
Çark PP-GF30 veya 1.4408
Hazne PE
Teknik Bilgiler
Akışkan sıcaklığı +3 / +40°C
kısa süreli (5dk) +65°C
Şebeke Bağlantısı 3~400 V, 50 Hz
Koruma sınıfı IP68 (Kontrol panosu IP 54)
Katı parça geçirgenliği 44/65 mm
İşletim türü S3 10% (/4 modeller S1)
Kablo Uzunluğu 4 m (Kontrol Paneline Bağlantı)
1,5 m (Güç Sağlayıcı ile Bağlantı
Doğal eğimle kanal
sistemine
verilemeyen kaba
atık sular ve
karşı basınç
seviyesinin altında
biriken tuvalet
tesisatlarının atık
suları DIN EN 12056/
DIN 1986-
100 normuna göre
otomatik bir
foseptik tahliye
sistemi üzerinden
şehir
kanalizasyonuna verilmelidir.
Madeni yağlar veya
patlayıcı
katkılar içeren atık
sular, yağ
veya kum içeren atık
sular, kum
toplayıcıları
üzerinden iletilmelidir.
Foseptik tahliye
sistemine giriş
akışının normal
işletim sırasında
kesilmesinin mümkün
olmadığı
durumlarda bir
foseptik tahliye
sistemi, aynı
performansa sahip ve
ihtiyaç durumunda
kendiliğinden
devreye giren ikinci
bir foseptik
tahliye sistemi
(RexaLift FIT L2) ile
donatılmalıdır (DIN
EN 12050-1 A1).
