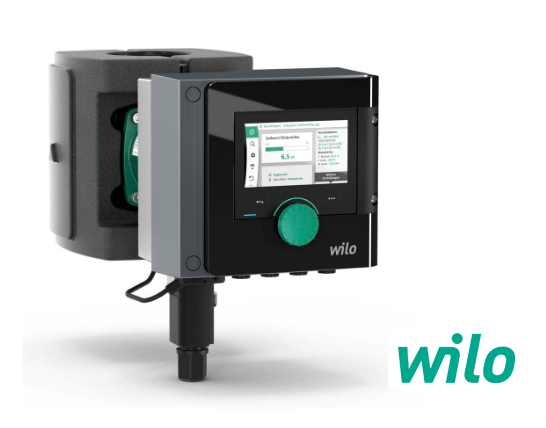

WİLO STRATOS MAXO-Z 25/0,5-6 PN10- G1'' DİŞLİ TİP FREKANS KONVERTÖRLÜ SİRKÜLASYON POMPASI

Тeslimat kapsamı

• Pompa
• Optimize edilmiş Wilo-Connector
• 2x kablo bağlantısı M16 x 1,5
• Flanş bağlantılar için altlık disk (Şu bağlantı nominal genişliklerinde DN 32 - DN 65)
• Rakorlu bağlantılarda contalar dahil
• Isı yalıtımı
• Montaj ve kullanma kılavuzu

Tip kodlaması

Örnek:	Wilo-Stratos MAXO-Z 40/0,5-8
Stratos MAXO	Yüksek verimlilikli pompa (Rakor ya da flanş bağlantılı pompa), elektronik regülasyonlu
Z	İçme suyu sirkülasyonu için tekli pompa
40/	Nominal bağlantı çapı
0,5-8	Nominal pompalama yüksekliği aralığı [m]

Teknik veriler

• İzin verilen sıcaklık aralığı
• Kullanma suyu, 3,57 mmol/l'ye kadar (20 °dH): 0 °C ila +80 °C
• Isıtma suyu: -10 °C ilâ +110 °C
• Elektrik şebekesi bağlantısı 1~230 V, 50/60 Hz
• Koruma sınıfı IPX4D
• Rakor ya da flanş bağlantısı (tipine göre) Rp 1 ila DN 65
• Standart modelde azami işletme basıncı: 6/10 bar (özel model: 16 bar)
• Yalıtım sınıfı: F
• Parazit yayını normu: EN 61800-3:2004+A1:2012 / konutta kullanım (C1)
• Parazite dayanıklılık normu: EN 61800-3:2004+A1:2012 / sanayide kullanım (C2)

Malzemeler

• Paslanmaz çelikten pompa gövdesi
• Isı yalıtımı: Polipropilen
• Çark: Plastik
• Mil: Paslanmaz çelik
• Yatak: Kömür





Açıklama/Konstrüksiyon

• EC motora ve entegre elektronik güç uyarlamasına sahip akıllı ıslak rotorlu sirkülasyon pompası
• Yeşil düğme teknolojisi ve grafikli ekran
• Trip elektronikli motor koruması
• Bina otomasyonu için opsiyonel CIF modülü ile fonksiyon genişletme için konnektör
• Üç boyutlu kavisli çark kanatları olan çark ve kömür kompozitten üretilmiş plastik rotor gömleği







Özellikler/Ürün avantajları

• Setup Guide ile gerçekleştirilen uygulama odaklı ayarlar, yeni ekran özellikleri ve yeşil düğme teknolojili kumanda düğmesinin bir araya gelmesi ile kolay kullanım.
• Yeni, akıllı ayar işlevi T-const sayesinde en yüksek derecede içme suyu hijyeni ve enerji verimliliği.
• Termik dezenfeksiyon algılaması sayesinde optimum hijyen desteği.
• Mobil uç cihazlarla bağlantı kurmak ve birden çok pompayı kontrol etmek amacıyla Wilo Net üzerinden pompa ağı bağlantısı oluşturmak için en yeni iletişim arayüzleri (örn. Bluetooth).
• Büyük ve görünür klemens bölmesi ve optimize edilmiş Wilo-Connector sayesinde elektrik tesisatının azami montaj konforu.

Üstün zeka, eşsiz kalite.

İçme suyu uygulamaları için özel olarak geliştirilen Wilo-Stratos MAXO-Z, Wilo-Stratos MAXO pompanın yenilikçi özelliklerini paslanmaz çelik gövde içinde bir araya getirir. Uzun ömürlü ve hijyenik malzeme sayesinde piyasadaki diğer sıcak içme suyu sirkülasyon pompalarına kıyasla daha avantajlıdır.

Konstrüksiyon

Rakor bağlantılı veya flanş bağlantılı akıllı ıslak rotorlu sirkülasyon pompası, entegre elektronik güç uyarlamalı EC motoru

Uygulama

Tüm modellerin kullanım suyu sirkülasyon sistemleri, tüm sistemlerin sıcak su ısıtma sistemleri, klima sistemleri, kapalı frigofirik devreler, endüstriyel sirkülasyon üniteleri

Donanım/İşlev

Uygulama alanı

Pompa, sisteme özel bir uygulama (örn. radyatör, zemin ısıtması, tavan soğutma) için regülasyon şeklinin hassas bir şekilde ayarlanmasıyla en yüksek sistem verimliliğine sahip işletimi mümkün kılar.



Isıtıcı

• Radyatör
• Zemin ısıtması
• Tavan ısıtması
• Hava ısıtıcı
• Hidrolik makas
• Isı eşanjörü



Soğutma

• Tavan soğutma
• Zemin soğutması
• Klima cihazları
• Hidrolik makas
• Isı eşanjörü



Isıtma ve soğutma kombinasyonu

• Otomatik değiştirme



Seçilen uygulamaya göre aşağıdaki regülasyon türleri kullanılabilir:



Regülasyon şekli

• Sabit devir hızı (kontrol modu)
• Sabit fark basıncı için Δp-c
• Değişken fark basıncı için Δp-v
• Basma gücünün mevcut ihtiyaca göre sürekli (dinamik) olarak uyarlanması için Dynamic Adapt plus özelliği
• Sabit sıcaklık regülasyonu için T-const.
• Fark sıcaklığı regülasyonu için ΔT
• Sabit debi regülasyonu için sabit Q
• Multi-Flow Adaptation: Isıtma devresi dağıtıcılarında ikincil pompaların ihtiyaca uygun besleme yapması için besleme pompasıyla toplam debiyi saptama
• Kullanıcı tanımlı PID regülatörü



Optionale işlevler

• Maksimum debiyi sınırlandırmak için Q-Limitmax.
• Minimum debiyi sınırlandırmak için Q-Limitmin.
• Akışsız Durma (Sıfır akışı devre dışı bırakma)
• Otomatik düşürme işletimi
• Kötü nokta regülasyonu (harici gerçek değer sensörü ile Δp-c regülasyonu)
• Termik dezenfeksiyon algılaması
• Δp-v karakteristik eğrinin değişken eğimi



Manuel ayarlar

• Setup Guide ile uygulama alanının seçimi
• Dahil olan işletim parametresinin ayarı
• Nominal çalışma noktası: Δp-v durumunda hesaplanan işletim noktasının direkt girişi
• Durum göstergesi
• Enerji miktarı hesabının ayarlanması ve sıfırlanması (Isıtma ve soğutma)
• Pompanın hava tahliye işlevi
• Ayarların kilitlenmesi için tuş kilidi
• Fabrika ayarlarına veya kayıtlı kurtarma noktalarına (parametre setleri) sıfırlama işlevi
• Analog girişlerin parametrelenmesi
• İkili veri girişlerinin parametrelenmesi
• Röle çıkışlarının parametrelenmesi



Otomatik işlevler

• İşletim moduna bağlı olarak düşük güç tüketimli işletim için ihtiyaca göre optimize edilmiş güç uyarlaması
• Düşürme işletimi algılaması
• Sıfır akış algılandığında devre dışı bırakma (No-Flow Stop)
• Soft start
• Otomatik hata giderme rutinleri (örneğin blokajı açma fonksiyonu)
• Isıtma/soğutma işletimi değiştirme
• Entegre edilmiş trip elektronikli tam motor koruması



Harici kumanda girişleri ve bunların işlevleri

2x analog giriş:

• Sinyal tipleri: 0 - 10 V, 2 - 10 V, 0 - 20 mA, 4 - 20 mA, PT1000
• Uygulamalar: Her regülasyon türü ayarı (Multi-Flow Adaptation hariç) için hedef değer uzaktan, kullanıcı tanımlı PID işletiminde sıcaklık, fark basıncı veya serbest sensör için sensör girişleri

2x dijital giriş:

• Gerilimsiz kumanda girişleri veya şalter için
• Parametrelenebilir işlevler:
• ext. OFF
• ext. MIN
• ext. MAX
• MANUEL (BMS -KAPALI)
• Tuş kilidi
• Isıtma/soğutma işletimi değiştirme

2 tekli pompanın ikiz pompa yönetimi, birden fazla pompanın birbirleriyle iletişimi ve ay geçidi üzerinden pompa uzaktan ayarı için Wilo Net



Sinyal ve gösterge işlevleri

• İşletim göstergesi ekran durumu:
• Hedef değer
• Gerçek basma yüksekliği
• Gerçek debi
• Güç tüketimi
• Elektrik tüketimi
• Sıcaklıklar
• Durum göstergesi LED'i: Hatasız işletim (yeşil LED), pompa iletişimi (mavi LED)
• Hata ekran durumu göstergesi (ekran rengi kırmızı):
• Tam metinde hata kodu ve hata tanımı
• Durdurma önlemleri
• Uyarı ekran durumu göstergesi (ekran rengi sarı):
• Uyarı kodları ve uyarının uyarı açıklamasının tam metni
• Durdurma önlemleri
• Proses göstergesinin ekran durumu göstergesi (ekran rengi mavi):
• Pompa hava tahliyesi
• Güncelleme işlemi
• BMS iletişimi ekran durumu (ekran rengi mavi):
• Aktif BMS parametrelerinin (veri iletişim hızı, adres,...) özeti
• Genel arıza sinyali SSM (gerilimsiz değiştirici)
• Genel işletim sinyali SBM (gerilimsiz kapatma kontağı)



Veri alışverişi

• Akıllı telefon veya tablet ile pompa arasında kablosuz veri alışverişi ve uzaktan kumanda işlemleri için Bluetooth arabirimi.
• RS485 BUS sistemi üzerinden bina otomasyonuna bağlantı için Modbus RTU seri dijital arayüz (Wilo-CIF-Modul Modbus RTU modülü ile mümkündür).
• RS485 BUS sistemi üzerinden bina otomasyonuna bağlantı için BACnet MS/TP seri dijital arayüz (Wilo-CIF-Modul BACnet MS/TP modülü ile mümkündür).
• LONWorks BUS sistemi üzerinden bina otomasyonuna bağlantı için LON seri dijital arayüzü (LON Wilo-CIF modülü ile mümkün).
• Firmaya özel kaplin modülü üzerinden bina otomasyonuna bağlantı için PLR seri dijital arayüzü (PLR Wilo-CIF modülü ile mümkün).



Donanım

• Flanşlı pompalarda: Flanş modelleri
• DN 32 ila DN 65 pompaları için standart model: PN 6 ve PN 16 karşı flanşı için kombi flanş PN 6/10 (EN 1092-2'ye uygun flanş PN 16)
• DN 80 / DN 100 pompaları için standart model: Karşı flanş PN 6 için flanş PN 6 (EN 1092-2 uyarınca PN 16 için tasarlanmıştır)
• DN 32 ilâ DN 100 pompaları için özel model: Karşı flanş PN 16 için flanş PN 16 (EN 1092-2'ye uygun)
• Birçok entegre iletişim arayüzü ve isteğe bağlı olarak kullanılabilir CIF modülü takma yeri
• İletişim arayüzlerinin bağlantısı için 5 kablo girişi
• Bluetooth arayüzü
• Yeşil düğme ve 2 tuşa sahip yüksek çözünürlüklü grafik ekran
• Kullanıcı dostu klemens bölmesi
• Entegre sıcaklık sensörü
• Isıtma uygulamaları için standart ısı yalıtımı
• Elektrik beslemesi için optimize Wilo-Connector ile hızlı elektrik bağlantısı
