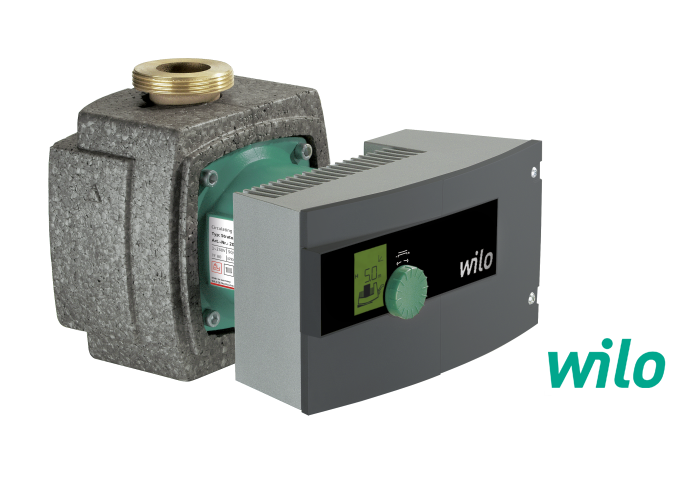

WİLO STRATOS-Z 25/1-8 - FREKANS KONVERTÖRLÜ SİRKÜLASYON POMPASI bağlantı çapı 1''
Stok Kodu
BG2hyq3
Fiyat
0,00 EUR + KDV
Havale
0,00 TL
(%3,00 havale indirimi)
%44
0,00 TL
0,00 TL
WİLO STRATOS-Z FREKANS KONVERTÖRLÜ SİRKÜLASYON POMPALARI
Тeslimat kapsamı
- Pompa
- Isı yalıtımı dahil
- Yivli bağlantılarda conta dahil (serbest)
- Flanş cıvataları için rondelalar dahil (DN 40 – DN 65 nominal bağlantı çaplarında)
- Montaj ve kullanma kılavuzu dahil
Tip kodlaması
|
Örnek: |
Wilo-Stratos-Z 40/1-8 |
|
Stratos |
Yüksek verimlilikli pompa (Rakor ya da flanş bağlantılı pompa), elektronik regülasyonlu |
|
Z |
İçme suyu sirkülasyonu için tekli pompa |
|
40/ |
Nominal bağlantı çapı |
|
1-8 |
Nominal pompalama yüksekliği aralığı [m] |
Teknik veriler
- İzin verilen sıcaklık aralığı
- Kullanma suyu, 3,57 mmol/l'ye kadar (20 °dH): 0 °C ile +80 °C arası
- Isıtma suyu: -10 °C ilâ +110 °C
- Elektrik şebekesi bağlantısı 1~230 V, 50/60 Hz
- Koruma sınıfı IPX4D
- Rakor ya da flanş bağlantısı (tipine göre) Rp 1 ila DN 65
- Standart modeldeki maks. işletme basıncı: 6/10 bar (özel model: 16 bar)
Malzemeler
- Bronz döküm pompa gövdesi (30/1--12 ve 40/1--8 tipleri, aynı zamanda pik döküm)
- Çark: Plastik
- Mil: Paslanmaz çelik
- Yatak: Kömür, sentetik reçine emdirilmiş
Açıklama/Konstrüksiyon
- EC motorlu ve entegre edilmiş otomatik güç uyarlamalı ıslak rotorlu sirkülasyon pompası
- Yeşil düğme teknolojisi ve grafikli ekran
- Trip elektronikli motor koruması
- Bina otomasyonu için opsiyonel IF modülü ile fonksiyon genişletme için konnektör
- Üç boyutlu kavisli çark kanatları olan çark ve kömür kompozitten üretilmiş plastik rotor gömleği
Özellikler/Ürün avantajları
- Q-Limit (debi sınırlaması) işlevi sayesinde, daha yüksek sistem verimliliği ile enerji tasarrufu
- Daha kolay okunabilen ve kumanda edilebilen, iyileştirilmiş ekran
- Kompakt yapı ve konum bağımsız LCD ekran sayesinde yerden tasarruf sağlayan montaj
- Tüm geçerli bus sistemlerine bağlantı için modüler konsept (örn. Modbus, BACnet, CAN, LON, PLR)
- Oksijen girişi olabilecek sistemler için, korozyona karşı dayanıklı bronz döküm pompa gövdesi
- Kanıtlanmış kalite ve güvenilirlik
Konstrüksiyon
Rakorlu veya flanş bağlantılı, EC motorlu ve otomatik performans uyarlamalı ıslak rotorlu sirkülasyon pompası
Uygulama
Tüm modellerin kullanım suyu sirkülasyon sistemleri, tüm sistemlerin sıcak su ısıtma sistemleri, klima sistemleri, kapalı frigofirik devreler, endüstriyel sirkülasyon üniteleri
Donanım/İşlev
İşletim tipleri
- Kontrol modu (n=sabit)
- Sabit fark basıncı için Δp-c
- Değişken fark basıncı için Δp-v
- Sıcaklık kontrollü fark basıncı için Δp-T (IR modülü, IR-Stick, IR monitörü, Modbus, BACnet, LON veya CAN üzerinden programlanabilir)
- Maksimum debiyi sınırlandırmak için Q sınırı (sadece IR çubuğundan ayarlanır)
Manuel işlevler
- İşletim tipi ayarı
- Fark basıncı hedef değerinin ayarı
- Otomatik düşürme işletimi ayarı
- Pompada AÇ/KAPAT ayarı
- Devir ayarı (manuel kontrol modu)
Otomatik işlevler
- İşletim moduna bağlı olarak kademesiz güç uyarlaması
- Otomatik düşürme işletimi
- Blokajı açma fonksiyonu
- Soft start
- Entegre edilmiş trip elektronikli tam motor koruması
Harici kumanda fonksiyonları
- Kumanda girişi "Öncelik Kapalı" (Stratos IF modülleri ile mümkün)
- Kumanda girişi "Öncelik Min" (Stratos IF modülleri ile mümkün)
- Kumanda girişi "Analog In 0 - 10 V" (devir hızı uzaktan ayarı) (IF modüllü Stratos ile mümkün)
- Kumanda girişi "Analog In 0 - 10 V" (hedef değer uzaktan ayarı) (IF modüllü Stratos ile mümkün)
Sinyal ve gösterge işlevleri
- Genel arıza bildirimi (normalde kapalı gerilimsiz kontak)
- Tekli işletim sinyali (gerilimsiz, normalde açık kontak) (IF modüllü Stratos ile mümkün)
- Arıza bildirimi lambası
- Sıvı kristal ekran, pompa verilerini ve hata kodlarını görüntülemek için
Veri alışverişi
- IR-Stick/IR monitörü ile kablosuz veri alışverişi için kızılötesi arayüz
- BUS sistemi RS485 üzerinden bina otomasyonuna bağlantı için seri, dijital Modbus RTU arayüzü (IF modülleri Stratos ile mümkün)
- BUS sistemi RS485 üzerinden bina otomasyonuna bağlantı için seri, dijital BACnet MS/TP yedek arayüz (IF modülleri Stratos ile mümkün)
- BUS sistemi CAN üzerinden bina otomasyonuna bağlantı için seri, dijital CAN arayüzü (IF modülleri Stratos ile mümkün)
- Bir LONWorks ağına bağlantı için seri, dijital LON arayüz (Stratos IF modülleri ile mümkün)
- Wilo arayüz dönüştürücüsü veya firmaya özgü kaplin modülleri üzerinden bina otomasyonuna bağlantı için seri dijital PLR arayüz (Stratos IF modülleriyle mümkün)
İkiz pompa yönetimi (ikiz pompa ya da 2 x tekli pompa)
- Ana/yedekli işletim (arızada otomatik değiştirme/zamana bağlı pompa değişim): Stratos IF modülleri (aksesuar) ile farklı kombinasyonlar mümkün
- Paralel işletim (verimlilik derecesi optimize edilmiş pik yük açma ve devre dışı bırakma): Stratos IF modülleri (aksesuar) ile farklı kombinasyonlar mümkün
Donanım
- Pompa gövdesinde montaj anahtarı yeri (P2 ≤ 100 W olan rakor bağlantılı pompalarda)
- Flanşlı pompalarda: Flanş modelleri
- DN 40 ila DN 65 pompaları için standart model: PN 6 ve PN 16 karşı flanşı için kombi flanş PN 6/10 (EN 1092-2'ye uygun flanş PN 16)
- DN 40 ila DN 65 arasındaki pompalar için özel model: Karşı flanş PN 16 için flanş PN 16 (EN 1092-2'ye uygun),
- Wilo IF modülleriyle opsiyonel olarak genişletilmesi için yuva
- Standart olarak ısı yalıtımlı
