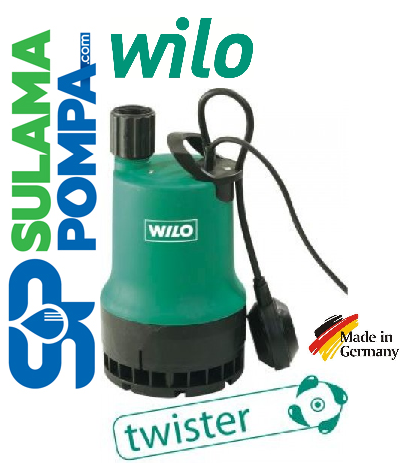

WİLO TMW 32/8 0.50 HP 220W AZ KİRLİ SU DALGIÇ POMPA
Özellikler/Ürün avantajları
- Kullanıcı dostu – ergonomik taşıma sapı, düşük ağırlık, fişe takıp çalıştırılabilen hazır model (Plug&Pump)
- Güvenli işletim – paslanmaz çelikle kapsüllenmiş soğutma kılıflı motor, mekanik salmastra ve yalıtım haznesi
- Yüzeyden emişli Drain TMR – asgari kalan su seviyesi 2 mm
Konstrüksiyon
Kirli su dalgıç motorlu pompa
Uygulama
Aşağıdakiler için basma işlemi gerçekleştirir:
- Foseptik ve uzun lifli bileşenler içermeyen atık su
- Kirli su
Donanım/İşlev
- Fişli bağlantı kablosu
- Şamandıra şalter
- Kendiliğinden devreye giren termik motor denetimi
- Soğutma kılıfı
Тeslimat kapsamı
- Bağlantı kablolu ve fişli pompa
- Takılı şamandıra şalter (TM 32/8-10 hariç)
- Çek valfli rakorlu bağlantı (Drain TMW/TMR)
- Hortum bağlantısı, birlikte verilir (Drain TM)
- Montaj ve kullanma kılavuzu
Tip kodlaması
|
Örn.: |
Wilo-Drain TMW 32/11 HD-10M |
|
TM |
Ürün serisi |
|
W |
Model:
|
|
32 |
Basınç bağlantısı nominal çapı |
|
11 |
Maks. basma yüksekliği, m cinsinden |
|
HD |
Agresif akışkanlar için model (AISI 316L) |
|
10M |
Farklı kablo uzunluğu:
|
Teknik veriler
- Elektrik şebekesi bağlantısı 1~ 230 V, 50 Hz
- Koruma sınıfı: IP68
- Maks. daldırma derinliği:
- 4 m kablo uzunluğu: 1 m
- 10 m kablo uzunluğu: 4 m
- Akışkan sıcaklığı: 3 ... 35 °C, kısa süreli maks. 3 dak.: maks. 90 °C
- Basma ağzı:
- Drain TM: 35 mm hortum bağlantısı
- Drain TMW/TMR: Rp 1¼
Malzemeler
TM/TMW/TMR:
- Motor gövdesi 1.4301(AISI 304)
- Pompa gövdesi: PP-GF30
- Çark: PPE/PS-GF20
- Mil: 1.4104 (AISI 430F)
- Sızdırmazlık:
- Motor tarafı: NBR
- Akışkan taraflı: Kömür/seramik
TMW ... HD:
- Motor gövdesi 1.4404 (AISI 316L)
- Pompa gövdesi: PP-GF30
- Çark: PPE/PS-GF20
- Mil: 1.4404 (AISI 316L)
- Sızdırmazlık:
- Motor tarafı: NBR
- Akışkan taraflı: Kömür/seramik
Açıklama/Konstrüksiyon
Takılı şamandıra şalter sayesinde tam otomatik işletimli, sabit ve taşınabilir ıslak kuruluma uygun atıksu dalgıç motorlu pompa.
Hidrolik
Pompalar açık bir çok kanallı çark ile donatılmıştır ve 10 mm (TM/TMW) veya 2 mm (TMR) serbest küresel geçişe sahiptir. Basınç bağlantısı, dikey hortum bağlantısı (TM) veya dişli bağlantı (TMW/TMR) olarak tasarlanmıştır.
Motor
Ceket soğutmalı, entegre edilmiş işletim kondansatörlü alternatif akım motoru. Motor ısısı, motor gövdesi üzerinden doğrudan akışkana iletilir.
Motor, kendiliğinden devreye giren bir termik motor denetimi ile donatılmıştır. Başka bir deyişle, motor aşırı ısındığında kapatılır ve soğuduktan sonra otomatik olarak tekrar çalıştırılır.
Yalıtım
Sızdırmazlık, akışkan tarafında bir mekanik salmastra, motor tarafında bir mil keçesiyle sağlanır. Contalar arasında beyaz madeni yağla dolu bir yalıtım haznesi mevcuttur.
Kablo
Pompa, 4 veya 10 m uzunluğunda toprak fişli bir bağlantı kablosu ve entegre bir şamandıra şalter (TM 32/8-10M hariç) ile donatılmıştır.
Modeller:
- Twister işlevli Drain TMW - Twister işlevi, pompanın emiş bölgesinde sürekli bir girdaplaşma sağlar. Bu sayede çökelti maddelerinin dibe inmesi ve birikmesi engellenir. Böylece daha temiz bir pompa çukuru elde edilir ve koku oluşumu azaltılır
- Yüzeyden emişli Drain TMR - Özel pislik tutucu, pompa ile 2 mm akışkan seviyesine kadar akışkan boşaltmaya olanak sağlar.
|
